تجهیزات حفاظتی نیروگاه خورشیدی؛ راهنمای کامل انتخاب، طراحی و نصب

تجهیزات حفاظتی نیروگاه خورشیدی، بخش جدایی‌ناپذیر هر سامانه فتوولتائیک استاندارد هستند. پنل‌ها، اینورتر، باتری و تجهیزات کنترلی، سرمایه اصلی یک نیروگاه خورشیدی را تشکیل می‌دهند؛ اما اگر در برابر اتصال کوتاه، اضافه‌جریان، اضافه‌ولتاژ، صاعقه، خطای زمین، نفوذ آب، افزایش دما و آسیب مکانیکی محافظت نشوند، حتی بهترین تجهیزات نیز ممکن است در مدت کوتاهی دچار خرابی شوند.

حفاظت نیروگاه خورشیدی فقط به نصب یک فیوز یا سرج ارستر محدود نیست. یک طراحی ایمن باید از پنل‌ها تا اینورتر، از خروجی اینورتر تا تابلو برق، از کابل‌ها تا سازه فلزی و از سیستم ارت تا تجهیزات ارتباطی را پوشش دهد. در این مقاله، مهم‌ترین تجهیزات حفاظتی نیروگاه خورشیدی و روش انتخاب آن‌ها برای پروژه‌های خانگی، ویلایی، تجاری، صنعتی، آفگرید، آن‌گرید و هیبریدی بررسی می‌شود.

چرا حفاظت نیروگاه خورشیدی اهمیت دارد؟

پنل‌های خورشیدی در زمان تابش نور، حتی هنگام خاموش بودن اینورتر، ولتاژ تولید می‌کنند. این ویژگی باعث می‌شود مدار DC پنل‌ها مانند مدارهای معمولی ساختمان رفتار نکند. قطع قوس الکتریکی در جریان مستقیم دشوارتر است و استفاده از کلید یا فیوز نامناسب می‌تواند خطر آتش‌سوزی ایجاد کند.

از طرف دیگر، اینورتر یکی از حساس‌ترین و گران‌ترین تجهیزات سامانه خورشیدی است. نوسان شبکه، اتصال کوتاه، رعدوبرق، اضافه‌ولتاژ القایی، خطای سیم‌کشی و برگشت جریان می‌تواند بردهای الکترونیکی آن را آسیب بزند. تجهیزات حفاظتی مناسب، انرژی خطا را محدود یا مسیر مدار را قطع می‌کنند و فرصت تعمیر یا جداسازی ایمن سیستم را فراهم می‌سازند.

شرایط اقلیمی ایران نیز یکسان نیست. مناطق مرطوب و ساحلی با خوردگی و نفوذ آب، مناطق گرم و خشک با افزایش دما و گردوغبار، مناطق کوهستانی با یخ‌زدگی و برف و مناطق دارای رعدوبرق با خطر اضافه‌ولتاژ بیشتری روبه‌رو هستند. بنابراین انتخاب تجهیزات حفاظتی باید علاوه بر مشخصات الکتریکی، بر اساس شرایط نصب و محیط پروژه انجام شود.

دسته‌بندی حفاظت در نیروگاه خورشیدی

حفاظت یک نیروگاه خورشیدی معمولاً در چهار لایه انجام می‌شود:

• حفاظت سمت DC بین پنل‌ها و اینورتر.
• حفاظت سمت AC در خروجی اینورتر و ورودی تابلو ساختمان یا شبکه.
• حفاظت در برابر صاعقه و اضافه‌ولتاژهای گذرا.
• حفاظت مکانیکی، ارت، هم‌بندی و پایش وضعیت تجهیزات.

این لایه‌ها باید با یکدیگر هماهنگ باشند. برای مثال، نصب SPD بدون ارت مناسب عملکرد مطلوبی ندارد و استفاده از فیوز مناسب، جایگزین کلید قطع اضطراری یا حفاظت صاعقه نمی‌شود.

فیوز DC خورشیدی

فیوز DC یکی از نخستین تجهیزات حفاظتی در مسیر استرینگ‌های خورشیدی است. وظیفه آن قطع جریان غیرمجاز ناشی از اتصال کوتاه یا جریان برگشتی از استرینگ‌های موازی است. هنگامی که چند رشته پنل به‌صورت موازی به هم متصل می‌شوند، جریان خطای یک رشته می‌تواند از رشته‌های سالم به سمت آن جاری شود. فیوز استرینگ این انرژی را محدود می‌کند.

فیوزهای مورد استفاده در مدار خورشیدی باید مخصوص کاربرد فتوولتائیک باشند. فیوز معمولی AC برای مدار DC مناسب نیست، زیرا قوس الکتریکی در جریان مستقیم خودبه‌خود مانند جریان متناوب خاموش نمی‌شود. فیوز PV معمولاً در پایه فیوز مناسب و داخل تابلو کمباینر نصب می‌شود.

نکات انتخاب فیوز DC

• ولتاژ نامی فیوز باید از حداکثر ولتاژ مدار باز آرایه بیشتر باشد.
• جریان نامی فیوز باید با جریان اتصال کوتاه پنل و حداکثر فیوز مجاز پنل هماهنگ باشد.
• قدرت قطع فیوز باید برای سطح خطای احتمالی مدار کافی باشد.
• فیوز باید از نظر دمای کاری و نصب داخل تابلو بررسی شود.
• در پروژه‌های چندرشته‌ای، برای هر استرینگ مسیر حفاظت مستقل در نظر گرفته شود.

انتخاب فیوز فقط بر اساس توان کل پنل‌ها صحیح نیست. پارامترهایی مانند Isc، Voc، تعداد استرینگ‌های موازی، دمای محیط، طول کابل و اطلاعات دیتاشیت پنل باید بررسی شوند.

کلید ایزولاتور و جداکننده DC

کلید ایزولاتور DC برای جدا کردن پنل‌ها از اینورتر یا شارژکنترلر استفاده می‌شود. این کلید در زمان سرویس، عیب‌یابی، آتش‌سوزی یا تعمیرات، امکان قطع دستی مدار را فراهم می‌کند. از آنجا که پنل در روشنایی همچنان برق تولید می‌کند، وجود یک جداکننده قابل دسترس اهمیت زیادی دارد.

کلید ایزولاتور باید برای جریان مستقیم، ولتاژ مدار و تعداد پل مورد نیاز طراحی شده باشد. استفاده از کلید AC در سمت پنل می‌تواند باعث ایجاد قوس و جوش خوردن کنتاکت‌ها شود. کلیدهای DC مناسب معمولاً روی بدنه، ولتاژ DC، جریان نامی، تعداد پل و رده کاربرد خود را مشخص می‌کنند.

برای افزایش ایمنی، کلید ایزولاتور باید برچسب‌گذاری شود، در محل قابل دسترس قرار گیرد و در صورت نیاز امکان قفل شدن داشته باشد. مسیر کابل‌های ورودی و خروجی نیز باید به‌وضوح مشخص باشد.

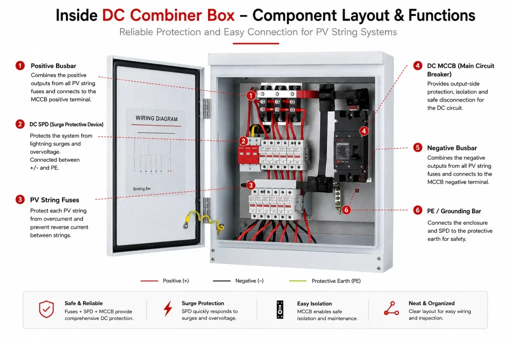

تابلو کمباینر DC

تابلو کمباینر DC یا جعبه ترکیب‌کننده، محل جمع‌آوری چند استرینگ پنل و نصب بخشی از تجهیزات حفاظتی است. در پروژه‌های کوچک ممکن است تابلو کمباینر ساده باشد و در نیروگاه‌های بزرگ شامل چندین ورودی، فیوز، شینه، SPD، کلید و تجهیزات اندازه‌گیری شود.

اجزای رایج تابلو کمباینر عبارت‌اند از:

• ورودی‌های مجزای استرینگ‌ها.
• فیوز مثبت و در صورت نیاز منفی هر رشته.
• شینه مثبت و منفی.
• کلید ایزولاتور DC.
• سرج ارستر DC.
• شینه ارت و ترمینال‌های حفاظتی.
• گلند، ترمینال و تجهیزات آب‌بندی.
• نشانگر ولتاژ یا تجهیزات پایش در پروژه‌های بزرگ.

تابلو باید برای ولتاژ واقعی آرایه، جریان مجموع استرینگ‌ها و شرایط محیطی محل نصب انتخاب شود. تابلوهای بیرونی باید در برابر باران، گردوغبار، تابش فرابنفش و تغییرات دما مقاومت کافی داشته باشند. وجود درجه حفاظت مناسب مانند IP، به‌تنهایی کافی نیست و کیفیت گلند، واشر، قفل و نصب صحیح نیز اهمیت دارد.

سرج ارستر یا SPD سمت DC

سرج ارستر وظیفه دارد اضافه‌ولتاژهای گذرا را محدود کرده و جریان ناشی از آن‌ها را به مسیر حفاظتی هدایت کند. این اضافه‌ولتاژ ممکن است بر اثر برخورد مستقیم یا غیرمستقیم صاعقه، القای ناشی از کابل‌های مجاور یا عملیات کلیدزنی ایجاد شود.

SPD سمت DC باید مخصوص سیستم فتوولتائیک انتخاب شود. استاندارد IEC 61643-31 الزامات و روش‌های آزمون SPDهای مورد استفاده در سمت DC نیروگاه‌های فتوولتائیک تا ۱۵۰۰ ولت DC را پوشش می‌دهد. همچنین در الزامات نصب فتوولتائیک، استفاده از SPD اختصاصی PV برای سمت DC مورد تأکید قرار گرفته است.

پارامترهای مهم SPD

• Ucpv: بیشترین ولتاژ کار پیوسته مجاز در مدار DC.
• In: جریان تخلیه نامی SPD.
• Imax: بیشترین جریان تخلیه قابل تحمل.
• Up: سطح ولتاژ باقی‌مانده پس از عملکرد SPD.
• Uoc max: حداکثر ولتاژ مدار باز آرایه.
• Iscpv: جریان اتصال کوتاه قابل تحمل در کاربرد PV.
• Type یا Class: نوع آزمون و سطح حفاظت مورد نیاز.

در بسیاری از سیستم‌ها SPD نوع ۲ برای حفاظت در برابر اضافه‌ولتاژهای القایی استفاده می‌شود. اگر ساختمان یا نیروگاه در معرض برخورد مستقیم صاعقه باشد یا سیستم حفاظت خارجی در برابر صاعقه وجود داشته باشد، SPD نوع ۱ یا نوع ترکیبی ۱+۲ ممکن است لازم شود. تصمیم نهایی باید بر اساس ارزیابی خطر، طراحی صاعقه‌گیر، طول کابل و دستورالعمل سازنده گرفته شود.

محل نصب SPD نیز مهم است. در حالت معمول، SPD سمت DC تا حد امکان نزدیک ورودی DC اینورتر نصب می‌شود. اگر فاصله آرایه پنل تا اینورتر زیاد باشد، نصب SPD در نزدیکی آرایه یا تابلو کمباینر نیز باید بررسی شود. مسیر اتصال SPD به شینه ارت باید کوتاه، مستقیم و بدون حلقه‌های اضافی باشد.

حفاظت سمت AC

خروجی AC اینورتر باید با کلید و تجهیزات حفاظتی مناسب به تابلو مصرف، شبکه یا بارهای اضطراری متصل شود. نوع حفاظت به تک‌فاز یا سه‌فاز بودن اینورتر، توان خروجی، جریان نامی، نوع شبکه و نحوه اتصال بستگی دارد.

تجهیزات رایج سمت AC شامل کلید مینیاتوری، کلید اتوماتیک، کلید جداکننده، SPD AC، محافظ جان سازگار، کنتاکتور، کلید انتقال و شینه ارت است. جریان نامی کلید باید بر اساس جریان خروجی واقعی اینورتر، ظرفیت کابل، شرایط نصب و قدرت قطع مورد نیاز انتخاب شود.

در نیروگاه‌های متصل به شبکه، هماهنگی حفاظت AC با الزامات شرکت توزیع برق اهمیت دارد. در نیروگاه‌های آفگرید و هیبریدی نیز باید حالت بای‌پس، خروجی اضطراری، ورودی ژنراتور و نحوه انتقال بین منابع در نظر گرفته شود.

سرج ارستر سمت AC

SPD AC از تجهیزات متصل به خروجی اینورتر و تابلو ساختمان در برابر اضافه‌ولتاژهای گذرا محافظت می‌کند. تجهیزات حساس مانند اینورتر، سیستم مدیریت انرژی، تجهیزات شبکه، دوربین، سیستم اعلام حریق و لوازم خانگی ممکن است از طریق مسیر AC تحت تأثیر یک اضافه‌ولتاژ قرار بگیرند.

نوع SPD AC بر اساس سیستم زمین، تک‌فاز یا سه‌فاز بودن، وجود یا نبود سیستم صاعقه‌گیر و محل نصب انتخاب می‌شود. در صورت طولانی بودن مسیر بین اینورتر و تابلو اصلی، ممکن است نصب SPD در بیش از یک نقطه لازم باشد. استفاده از SPD با ولتاژ نامناسب یا سیم اتصال طولانی، سطح حفاظت واقعی را کاهش می‌دهد.

محافظ جان و حفاظت در برابر خطای زمین

خطای زمین ممکن است بر اثر آسیب عایق کابل، نفوذ آب، خرابی کانکتور، تماس کابل با سازه یا نقص داخلی اینورتر ایجاد شود. این خطا علاوه بر آسیب تجهیزات، می‌تواند خطر برق‌گرفتگی و آتش‌سوزی ایجاد کند.

محافظ جان یا RCD در سمت AC می‌تواند جریان نشتی را تشخیص دهد، اما نوع آن باید با ساختار اینورتر سازگار باشد. برخی اینورترها مؤلفه DC در جریان نشتی ایجاد می‌کنند و به RCD مناسب نیاز دارند. بنابراین انتخاب محافظ جان صرفاً بر اساس آمپراژ، بدون مطالعه دفترچه اینورتر، ممکن است باعث قطع‌های بی‌مورد یا عملکرد نادرست شود.

اینورترهای مدرن معمولاً قابلیت پایش خطای عایقی و خطای زمین را دارند؛ با این حال، این قابلیت جایگزین طراحی صحیح کابل، ارت، حفاظت مکانیکی و بازرسی دوره‌ای نیست.

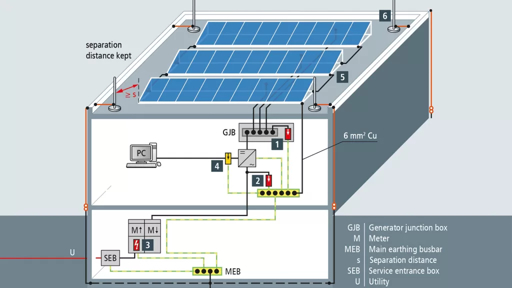

سیستم ارت و هم‌بندی نیروگاه

سیستم ارت، مسیر کم‌امپدانسی برای عبور جریان خطا و تخلیه اضافه‌ولتاژ فراهم می‌کند. قاب پنل‌ها، سازه فلزی، بدنه اینورتر، تابلوهای DC و AC، سینی کابل و سایر قسمت‌های فلزی قابل لمس باید طبق طراحی به سیستم هم‌بندی حفاظتی متصل شوند.

اجرای ارت فقط کوبیدن یک میله در زمین نیست. نوع خاک، رطوبت، مقاومت ویژه زمین، عمق الکترود، خوردگی، کیفیت بست‌ها و پیوستگی هادی باید بررسی شود. پس از اجرا، مقاومت سیستم زمین باید اندازه‌گیری و نتیجه ثبت شود.

نکات مهم اجرای ارت

• اتصال قاب پنل‌ها و سازه با بست مناسب و مقاوم در برابر خوردگی.
• استفاده از هادی حفاظتی با سطح مقطع و جنس متناسب با طراحی.
• اتصال کوتاه و مستقیم SPD به شینه ارت.
• کنترل پیوستگی الکتریکی بین بخش‌های مختلف سازه.
• جلوگیری از اتصال روی رنگ، زنگ‌زدگی یا سطح اکسیدشده.
• هماهنگی ارت حفاظتی با سیستم صاعقه‌گیر و هم‌بندی ساختمان.

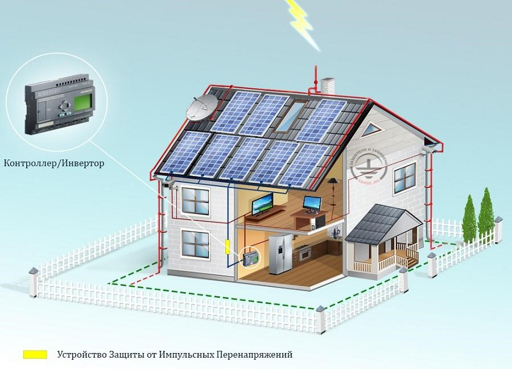

حفاظت خارجی در برابر صاعقه

SPD برای محدود کردن اضافه‌ولتاژ طراحی شده است، اما جایگزین سیستم حفاظت خارجی در برابر برخورد مستقیم صاعقه نیست. در ساختمان‌های مرتفع، زمین‌های باز، دکل‌ها، سوله‌ها و پروژه‌های دارای ریسک بالا، ارزیابی نیاز به صاعقه‌گیر ضروری است.

سیستم حفاظت خارجی شامل بخش‌هایی مانند پایانه هوایی، هادی نزولی، سیستم زمین و هم‌بندی است. نحوه قرار گرفتن پنل‌ها، فاصله کابل DC از هادی نزولی، مسیر عبور کابل و جداسازی مناسب باید در طراحی بررسی شود. عبور موازی کابل‌های پنل و هادی صاعقه‌گیر می‌تواند ولتاژ القایی ایجاد کند.

حفاظت کابل‌ها و کانکتورهای خورشیدی

کابل و کانکتور، گاهی نادیده گرفته‌شده‌ترین بخش حفاظت نیروگاه هستند. کابل PV باید برای نصب بیرونی، اشعه فرابنفش، رطوبت، تغییر دما و تنش مکانیکی مناسب باشد. آویزان ماندن کابل، تماس با لبه تیز، قرار گرفتن در آب یا کشش روی کانکتور، عمر سیستم را کاهش می‌دهد.

کانکتورهای خورشیدی باید از نظر مدل، ابعاد و سازگاری با یکدیگر مطمئن باشند. استفاده از دو کانکتور ظاهراً مشابه اما ناسازگار می‌تواند مقاومت تماس را افزایش دهد. نتیجه این اتفاق معمولاً داغ شدن، ذوب شدن بدنه، ایجاد قوس و قطع تولید است.

• کابل‌ها را با بست مقاوم در برابر UV و بدون فشار بیش از حد مهار کنید.
• برای عبور از تابلو از گلند مناسب استفاده کنید.
• از ایجاد حلقه آب در مسیر کابل جلوگیری کنید.
• کانکتورها را پیش از اتصال از نظر آلودگی و رطوبت بررسی کنید.
• اتصال کابل را با ابزار پرس استاندارد انجام دهید.
• از قرار گرفتن کابل DC در کنار منابع گرما یا لبه‌های تیز جلوگیری کنید.

حفاظت باتری در سیستم‌های آفگرید و هیبریدی

در سیستم‌های دارای باتری، حفاظت فقط به پنل و اینورتر محدود نمی‌شود. باتری می‌تواند جریان اتصال کوتاه بسیار زیادی تولید کند؛ بنابراین کابل‌ها، فیوز اصلی، کلید قطع، شینه‌ها و محفظه باتری باید متناسب با جریان واقعی انتخاب شوند.

برای بانک باتری، معمولاً فیوز یا کلید DC در مسیر مثبت، کلید قطع اضطراری، حفاظت اتصال کوتاه، تجهیزات پایش دما و در باتری‌های لیتیومی سیستم مدیریت باتری یا BMS مورد نیاز است. BMS از باتری در برابر شارژ بیش از حد، تخلیه عمیق، جریان زیاد و افزایش دما محافظت می‌کند، اما جایگزین فیوز و حفاظت کابل نیست.

محل نصب باتری باید تهویه، دمای مناسب، دسترسی ایمن و حفاظت مکانیکی داشته باشد. باتری‌ها نباید در معرض آب، تابش مستقیم، گرمای زیاد یا تماس تصادفی افراد قرار گیرند.

حفاظت تجهیزات ارتباطی و مانیتورینگ

نیروگاه‌های جدید از کابل شبکه، RS485، سیستم مانیتورینگ، کنتور هوشمند، سنسور تابش و تجهیزات مخابراتی استفاده می‌کنند. اضافه‌ولتاژ می‌تواند از همین مسیرها وارد اینورتر یا کنترلر شود. اگر کابل ارتباطی از ساختمان دیگر، پشت‌بام یا فضای بیرونی عبور می‌کند، استفاده از محافظ مناسب خط ارتباطی و رعایت هم‌بندی باید بررسی شود.

کابل‌های ارتباطی را تا حد امکان از مسیر کابل‌های قدرت جدا کنید. در پروژه‌های بزرگ، تجهیزات حفاظتی خطوط داده و فیبر نوری می‌توانند احتمال انتقال اضافه‌ولتاژ به سیستم کنترل را کاهش دهند.

انتخاب تجهیزات برای شرایط اقلیمی مختلف ایران

شرایط اقلیمی	ریسک اصلی	توجه حفاظتی
مناطق گرم و خشک	افزایش دما، گردوغبار و افت ظرفیت تجهیزات	انتخاب تابلو با تهویه مناسب، تجهیزات دارای رنج دمایی کافی و نظافت دوره‌ای
مناطق مرطوب و ساحلی	خوردگی، نفوذ آب و کاهش عایقی	تابلو آب‌بندی‌شده، گلند استاندارد، تجهیزات ضدخوردگی و کنترل رطوبت
مناطق کوهستانی	برف، یخ‌زدگی، باد و تغییرات شدید دما	سازه مقاوم، کابل‌کشی مناسب، کنترل بار برف و تجهیزات با رنج دمایی مناسب
مناطق دارای رعدوبرق	اضافه‌ولتاژ و صاعقه مستقیم یا القایی	ارزیابی صاعقه، SPD مناسب، ارت و در صورت نیاز حفاظت خارجی
مناطق شهری	نوسان شبکه و اضافه‌ولتاژ ناشی از کلیدزنی	حفاظت AC، SPD هماهنگ و بررسی کیفیت برق
مناطق گردوغبارآلود	کاهش خنک‌کاری و آلودگی عایقی	تابلو مناسب، فیلتر یا تهویه کنترل‌شده و سرویس منظم

استانداردها و مبانی طراحی

طراحی حفاظت نیروگاه خورشیدی باید بر اساس استانداردهای معتبر و دستورالعمل سازندگان انجام شود. استاندارد IEC 60364-7-712 الزامات نصب الکتریکی سامانه‌های فتوولتائیک را پوشش می‌دهد و برای حفاظت سمت DC، استفاده از SPD اختصاصی PV را مطرح می‌کند. استاندارد IEC 61643-31 نیز الزامات و آزمون‌های SPDهای سمت DC نیروگاه‌های فتوولتائیک را مشخص می‌کند.

برای حفاظت در برابر صاعقه، ارزیابی ریسک و طراحی سیستم صاعقه‌گیر باید با استانداردهای مربوط به حفاظت صاعقه مانند سری IEC 62305 هماهنگ شود. علاوه بر استاندارد، دستورالعمل اینورتر، پنل، باتری، شرکت برق و الزامات محلی نیز باید در نظر گرفته شود.

اشتباهات رایج در حفاظت نیروگاه خورشیدی

• استفاده از کلید یا فیوز AC در مدار DC پنل.
• انتخاب فیوز فقط بر اساس توان کل پنل‌ها.
• استفاده از SPD معمولی به جای SPD مخصوص PV.
• نصب SPD بدون اتصال کوتاه و مستقیم به ارت.
• انتخاب محافظ جان بدون بررسی سازگاری با اینورتر.
• نصب تابلو در فضای باز بدون آب‌بندی مناسب.
• استفاده از کانکتورهای نامتجانس یا بی‌کیفیت.
• رها کردن کابل‌ها روی بام یا عبور دادن آن‌ها از لبه تیز.
• بی‌توجهی به سیستم ارت سازه و قاب پنل‌ها.
• نداشتن نقشه تک‌خطی و برچسب مشخص روی تجهیزات.
• بی‌توجهی به فاصله کابل‌ها از مسیر صاعقه‌گیر.
• حذف حفاظت باتری برای کاهش هزینه در سیستم آفگرید.

بازرسی و نگهداری تجهیزات حفاظتی

هیچ سیستم حفاظتی بدون بازرسی دوره‌ای برای همیشه قابل اعتماد نیست. برنامه سرویس باید بر اساس نوع پروژه، محل نصب و شرایط محیطی تنظیم شود. نیروگاه‌های بزرگ و پروژه‌های حساس به پایش و ثبت دوره‌ای دقیق‌تری نیاز دارند.

• بررسی وضعیت نشانگر SPD و تعویض کارتریج معیوب.
• بازدید تابلوها برای یافتن رطوبت، گردوغبار، زنگ‌زدگی و آثار حرارت.
• کنترل سفتی اتصالات پس از قطع کامل و ایمن مدار.
• بررسی کابل‌ها از نظر بریدگی، له‌شدگی و آسیب حیوانات.
• کنترل کانکتورها برای یافتن تغییر رنگ یا ذوب‌شدگی.
• اندازه‌گیری پیوستگی ارت و مقاومت سیستم زمین.
• بررسی عملکرد کلیدهای قطع و حفاظت.
• کنترل خطاهای ثبت‌شده در اینورتر و سیستم مانیتورینگ.
• تمیز کردن تابلو و پنل‌ها با روش سازگار با دستورالعمل سازنده.

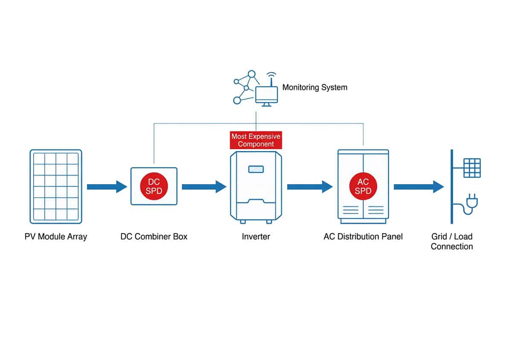

نمونه ساختار حفاظتی یک نیروگاه خورشیدی

در یک نیروگاه خورشیدی هیبریدی، مسیر انرژی می‌تواند به این شکل طراحی شود: پنل‌ها وارد تابلو کمباینر DC می‌شوند؛ هر استرینگ توسط فیوز PV حفاظت می‌شود؛ کلید ایزولاتور و SPD DC در مسیر قرار می‌گیرند؛ سپس خروجی به اینورتر می‌رسد. در سمت AC، خروجی اینورتر از کلید حفاظتی و SPD AC عبور کرده و به تابلو بار یا شبکه متصل می‌شود.

قاب پنل‌ها، سازه، تابلوها و بدنه اینورتر به سیستم هم‌بندی و ارت متصل می‌شوند. اگر باتری وجود داشته باشد، در مسیر آن فیوز اصلی و کلید قطع DC نصب می‌شود. تجهیزات ارتباطی نیز باید از نظر اضافه‌ولتاژ و مسیر عبور کابل بررسی شوند.

مقادیر دقیق فیوز، SPD، کلیدها و سطح مقطع کابل بدون مشخص بودن ولتاژ رشته‌ها، جریان اتصال کوتاه، توان اینورتر، طول مسیر، نوع شبکه، ظرفیت باتری و شرایط نصب قابل تعیین نیست. طراحی عددی باید بر اساس دیتاشیت تجهیزات و اندازه‌گیری‌های پروژه انجام شود.

چک‌لیست خرید تجهیزات حفاظتی

• تعیین نوع نیروگاه: آفگرید، آن‌گرید یا هیبریدی.
• محاسبه Voc و Isc آرایه در شرایط واقعی دما.
• بررسی تعداد استرینگ‌ها و جریان برگشتی احتمالی.
• انتخاب فیوز و کلید مخصوص DC و PV.
• انتخاب SPD DC بر اساس Ucpv، Up، In و Imax.
• انتخاب کلید و SPD AC متناسب با خروجی اینورتر.
• بررسی نیاز به محافظ جان سازگار با اینورتر.
• انتخاب تابلو با درجه حفاظت و رنج دمایی مناسب.
• انتخاب کابل، گلند و کانکتور مقاوم در برابر شرایط محیطی.
• طراحی ارت، هم‌بندی و در صورت نیاز صاعقه‌گیر.
• پیش‌بینی حفاظت باتری در سیستم‌های ذخیره‌ساز.
• برچسب‌گذاری، تهیه نقشه تک‌خطی و ثبت نتایج تست‌ها.

جمع‌بندی

تجهیزات حفاظتی نیروگاه خورشیدی، تضمین‌کننده ایمنی، پایداری و عمر مفید سامانه هستند. فیوز DC از استرینگ‌ها در برابر جریان خطا محافظت می‌کند، کلید ایزولاتور امکان قطع ایمن مدار را فراهم می‌سازد، SPD اضافه‌ولتاژ را محدود می‌کند، حفاظت AC از خروجی اینورتر و تجهیزات ساختمان مراقبت می‌کند و سیستم ارت و هم‌بندی مسیر تخلیه خطا و اضافه‌ولتاژ را فراهم می‌کنند.

انتخاب تجهیزات باید بر اساس ولتاژ، جریان، نوع سیستم، شرایط محیطی، طول کابل، خطر صاعقه و دستورالعمل سازنده انجام شود. استفاده از تجهیزات ارزان و نامتناسب، حذف حفاظت باتری یا نصب SPD بدون ارت مناسب، صرفه‌جویی واقعی نیست و می‌تواند خسارت سنگینی به دنبال داشته باشد. طراحی دقیق، نصب اصولی و سرویس دوره‌ای، سه اصل اساسی برای داشتن یک نیروگاه خورشیدی ایمن و قابل اعتماد هستند.

سؤالات متداول

مهم‌ترین تجهیزات حفاظتی نیروگاه خورشیدی کدام‌اند؟

فیوز DC، کلید ایزولاتور، تابلو کمباینر، SPD سمت DC، کلید و SPD سمت AC، محافظ جان سازگار، سیستم ارت، هم‌بندی و در پروژه‌های خاص حفاظت خارجی در برابر صاعقه از مهم‌ترین تجهیزات هستند.

آیا استفاده از SPD در نیروگاه خورشیدی ضروری است؟

نیاز دقیق به SPD به نوع ساختمان، طول کابل‌ها، خطر صاعقه و ساختار شبکه بستگی دارد؛ اما در سامانه‌های متصل به ساختمان، پروژه‌های دارای کابل طولانی و مناطق در معرض صاعقه، استفاده از حفاظت اضافه‌ولتاژ باید جدی بررسی شود. در صورت الزام حفاظت در برابر اضافه‌ولتاژ، این حفاظت باید سمت DC فتوولتائیک را نیز پوشش دهد.

آیا می‌توان از فیوز معمولی برای پنل خورشیدی استفاده کرد؟

خیر. فیوز مدار پنل باید برای DC، ولتاژ آرایه و شرایط فتوولتائیک طراحی شده باشد. فیوز معمولی ممکن است توانایی خاموش کردن قوس DC را نداشته باشد.

آیا SPD جایگزین سیستم ارت است؟

خیر. SPD برای تخلیه اضافه‌ولتاژ به مسیر حفاظتی به ارت و هم‌بندی مناسب نیاز دارد. اگر مسیر ارت طولانی، شل یا نامناسب باشد، سطح حفاظت SPD کاهش پیدا می‌کند.

آیا نصب صاعقه‌گیر برای تمام نیروگاه‌ها لازم است؟

خیر، نیاز به صاعقه‌گیر خارجی باید با ارزیابی خطر و شرایط ساختمان یا زمین مشخص شود. با این حال، در پروژه‌های مرتفع، زمین‌های باز، مناطق با رعدوبرق زیاد و نیروگاه‌های حساس، بررسی تخصصی آن ضروری است.

آیا تجهیزات حفاظتی باتری با تجهیزات پنل یکسان هستند؟

خیر. باتری می‌تواند جریان اتصال کوتاه بسیار زیادی ایجاد کند و به فیوز، کلید و کابل‌های متناسب با ظرفیت خود نیاز دارد. حفاظت باتری باید جداگانه و بر اساس ولتاژ، ظرفیت، فناوری باتری و جریان مورد انتظار طراحی شود.
