زاویه آزیموت (Azimuth) چیست؟ راهنمای کامل بهینه‌سازی پنل خورشیدی
تصور کنید صاحب یک مزرعه آفتابگردان هستید. این گل‌های هوشمند به طور غریزی در طول روز حرکت خورشید را دنبال می‌کنند تا بیشترین نور ممکن را دریافت کنند. حالا به پنل‌های خورشیدی خود فکر کنید؛ آنها گل‌های آفتابگردان ثابت و بی‌جان شما هستند. آنها نمی‌توانند خورشید را دنبال کنند، بنابراین این وظیفه شماست که از همان ابتدا آنها را در بهترین موقعیت ممکن قرار دهید تا این شکارچیان انرژی، بیشترین بهره را از نور خورشید ببرند. اما بهترین موقعیت دقیقاً کجاست؟
اینجاست که مفاهیم جادویی و حیاتی وارد بازی می‌شوند: زاویه آزیموت (Azimuth)، زاویه شیب (Tilt) و زاویه زنیت (Zenith). این اعداد، مختصات دقیق نصب و تحلیل عملکرد پنل‌های شما را تعیین می‌کنند و درک صحیح آنها تفاوت بین یک نیروگاه خورشیدی با عملکرد متوسط و یک نیروگاه با بازدهی فوق‌العاده را رقم می‌زند.
در این راهنمای جامع و کامل، ما قصد داریم به طور ویژه روی زاویه آزیموت (Azimuth Angle) یا همان زاویه سمت تمرکز کنیم. سفری که در آن از تعاریف ساده و قابل فهم شروع می‌کنیم، به اهمیت حیاتی آن در طراحی نیروگاه می‌پردازیم و در نهایت با ابزارها و تکنیک‌های عملی برای اندازه‌گیری دقیق آن، از جمله در نرم‌افزار استاندارد صنعتی PVsyst، آشنا می‌شویم. پس با ما همراه باشید تا قطب‌نمای خود را برای رسیدن به حداکثر انرژی خورشیدی تنظیم کنیم.
آدرس‌دهی خورشید در آسمان: مفاهیم پایه
قبل از هر چیز، باید زبان مشترکی برای آدرس‌دهی موقعیت خورشید در آسمان داشته باشیم. سه زاویه اصلی این کار را برای ما انجام می‌دهند.

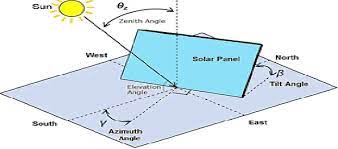

تفاوت‌های کلیدی بین آزیموت، ارتفاع و زنیت (Zenith) که نباید اشتباه بگیرید
اغلب افراد این سه مفهوم را با هم اشتباه می‌گیرند یا به جای هم به کار می‌برند. بیایید یک بار برای همیشه آنها را به زبان ساده تعریف کنیم.
- ۱. زاویه آزیموت (Azimuth Angle): این زاویه، آدرس افقی یا جهت قطب‌نمایی خورشید (یا پنل خورشیدی) است. نقطه مرجع ما معمولاً شمال یا جنوب واقعی است. در استاندارد جغرافیایی که برای نصب پنل استفاده می‌شود:
- شمال = ۰ درجه
- شرق = ۹۰ درجه
- جنوب = ۱۸۰ درجه (نقطه هدف ما در نیمکره شمالی)
- غرب = ۲۷۰ درجه
- ۲. زاویه ارتفاع (Altitude Angle): این زاویه، آدرس عمودی خورشید نسبت به خط افق است. به عبارت ساده، به ما می‌گوید خورشید چند درجه بالای افق قرار دارد. زاویه ارتفاع در طول روز از صفر (هنگام طلوع) شروع شده، در ظهر به حداکثر می‌رسد و دوباره در غروب به صفر باز می‌گردد. زاویه‌ای که پنل خود را نسبت به سطح صاف زمین کج می‌کنید (زاویه شیب یا Tilt)، در واقع برای تطبیق با زاویه ارتفاع خورشید است.

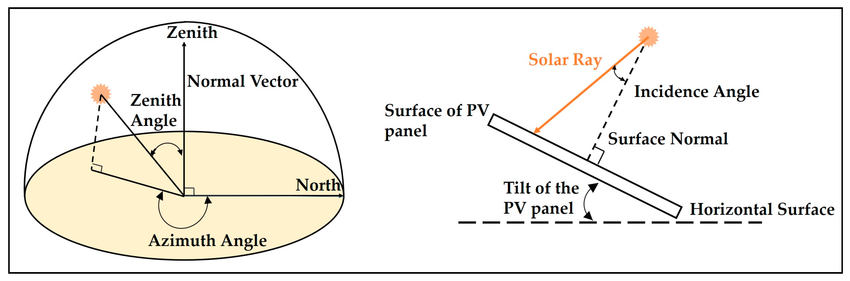

- ۳. زاویه زنیت (Zenith Angle):زنیت نقطه‌ای فرضی دقیقاً بالای سر شما در آسمان است. زاویه زنیت، زاویه بین موقعیت فعلی خورشید و این نقطه بالای سر می‌باشد.
- اگر خورشید دقیقاً بالای سرتان باشد، زاویه زنیت صفر است.
- اگر خورشید روی خط افق باشد، زاویه زنیت ۹۰ درجه است.
رابطه کلیدی بین ارتفاع و زنیت: این دو زاویه مکمل یکدیگرند. یعنی مجموع آنها همیشه ۹۰ درجه است:
زاویه ارتفاع+زاویه زنیت=90∘
خلاصه تفاوت‌ها: تصور کنید در یک دشت ایستاده‌اید و به خورشید اشاره می‌کنید. آزیموت جهتی است که بدن شما به سمت آن چرخیده (مثلاً جنوب غربی). ارتفاع زاویه‌ای است که دست شما با افق می‌سازد. زنیت زاویه‌ای است که دست شما با خط عمود (از بالای سرتان تا زمین) می‌سازد. در طراحی پنل‌های خورشیدی، ما بیشتر با آزیموت و شیب (Tilt) کار داریم.
چرا زاویه سمت (Azimuth) در طراحی نیروگاه خورشیدی یک فاکتور حیاتی است؟
شاید فکر کنید انحراف چند درجه‌ای پنل از جنوب واقعی، تأثیر چندانی نخواهد داشت. این یک اشتباه پرهزینه است. انتخاب آزیموت صحیح به سه دلیل اصلی، تأثیری مستقیم و چشمگیر بر عملکرد و سودآوری سیستم خورشیدی شما دارد.
تأثیر مستقیم بر میزان انرژی دریافتی پنل‌ها
سلول‌های خورشیدی زمانی بیشترین برق را تولید می‌کنند که پرتوهای خورشید دقیقاً به صورت عمود بر سطح آنها بتابد. هرچه این زاویه بیشتر شود (یعنی نور مایل‌تر بتابد)، چگالی انرژی دریافتی کاهش می‌یابد و در نتیجه تولید برق نیز کمتر می‌شود. آزیموت صحیح تضمین می‌کند که پنل شما در ساعات اوج تابش خورشید، پذیرای عمودترین پرتوهای ممکن باشد.
بهینه‌سازی تولید انرژی بر اساس الگوی مصرف شما
یک پنل که دقیقاً رو به جنوب (آزیموت ۱۸۰ درجه) نصب شده، پیک تولید انرژی خود را حوالی ظهر خورشیدی خواهد داشت. اما اگر خانواده شما بیشترین مصرف برق را در ساعات بعد از ظهر دارند، یک طراح هوشمند ممکن است پیشنهاد دهد که آزیموت پنل‌ها را کمی به سمت غرب منحرف کنید (مثلاً آزیموت ۱۹۰ یا ۲۰۰ درجه). با این کار، تولید انرژی در ساعات بعد از ظهر را افزایش می‌دهید و برق را دقیقاً زمانی که به آن نیاز دارید، در اختیار خواهید داشت.
جلوگیری از پدیده سایه‌اندازی (Shading) در آرایه‌های خورشیدی
در نیروگاه‌های بزرگ یا حتی در پشت‌بام‌هایی که چندین ردیف پنل نصب می‌شود، پدیده سایه‌اندازی یک قاتل خاموش برای بازدهی است. اگر آزیموت و فاصله بین ردیف‌ها به درستی محاسبه نشود، ردیف جلویی پنل‌ها در ساعاتی از روز روی ردیف پشتی سایه می‌اندازد. انتخاب آزیموت مناسب، بخشی از یک طراحی دقیق برای حذف کامل سایه‌اندازی است.
راهنمای گام به گام: چگونه بهترین زاویه آزیموت را برای پنل خورشیدی خود محاسبه کنیم؟
حالا که به اهمیت موضوع پی بردیم، بیایید ببینیم چگونه می‌توانیم این زاویه طلایی را در عمل پیدا و تنظیم کنیم.
قانون طلایی برای نیمکره شمالی: جنوب واقعی (True South)، نه جنوب مغناطیسی!
همانطور که گفتیم، در ایران و سایر کشورهای نیمکره شمالی، نقطه هدف ما جنوب واقعی یا جنوب جغرافیایی با آزیموت ۱۸۰ درجه است. اما اینجا یک نکته بسیار مهم و فنی وجود دارد:
جنوب واقعی با جنوب مغناطیسی که قطب‌نمای شما نشان می‌دهد، یکسان نیست!
محور چرخش زمین (شمال و جنوب واقعی) با محور میدان مغناطیسی زمین (چیزی که قطب‌نما نشان می‌دهد) کمی اختلاف زاویه دارد. به این اختلاف، انحراف مغناطیسی (Magnetic Declination) می‌گویند. برای نصب دقیق، شما باید ابتدا مقدار انحراف مغناطیسی منطقه خود را از طریق ابزارهای آنلاین معتبر (مانند وب‌سایت NOAA) پیدا کرده و سپس آن را در محاسبات خود با قطب‌نما لحاظ کنید.
آیا همیشه آزیموت 180 درجه بهترین انتخاب است؟ (بررسی استثناها)
هرچند ۱۸۰ درجه نقطه شروع ایده‌آل است، اما دنیای واقعی همیشه بی‌نقص نیست. گاهی اوقات باید از این عدد طلایی فاصله بگیریم:
- محدودیت‌های فیزیکی: بزرگترین محدودیت شما، خود محل نصب است. شاید بهترین قسمت سقف شما دقیقاً رو به جنوب نباشد، یا یک درخت بلند در آن جهت سایه بیندازد. در این شرایط، یک آزیموت غیرایده‌آل اما بدون سایه بهتر از یک آزیموت ایده‌آل اما در سایه است.
- شرایط آب و هوایی: در برخی مناطق که صبح‌ها معمولاً مه یا ابر وجود دارد، شاید بهتر باشد آزیموت کمی به سمت غرب متمایل شود تا از آفتاب بعد از ظهر حداکثر استفاده را ببرد.
- سیستم‌های مجهز به ردیاب خورشیدی (Solar Trackers): این سیستم‌های هوشمند، پنل‌ها را در طول روز به دنبال خورشید می‌چرخانند و به طور خودکار بهترین آزیموت و شیب را تنظیم می‌کنند و بازدهی را تا ۴۰٪ افزایش می‌ده دهند.
ابزارهای کاربردی برای تعیین دقیق زاویه آزیموت
برای تعیین این زاویه حیاتی، لازم نیست به حدس و گمان متوسل شوید. ابزارهای دقیق و در دسترسی برای این کار وجود دارد.
روش سنتی: استفاده ترکیبی از گوگل مپ و قطب‌نما
- پیدا کردن جنوب واقعی: در Google Maps (حالت ماهواره‌ای)، جهت جنوب واقعی را برای سقف خود مشخص کنید.
- استفاده از قطب‌نما در محل: در محل پروژه، با استفاده از قطب‌نما و با در نظر گرفتن انحراف مغناطیسی، جهت جغرافیایی دقیق را پیدا کنید.
تکنولوژی در خدمت شما: اپلیکیشن‌های تخصصی موبایل
اپلیکیشن‌هایی مانند Sun Seeker یا Sun Surveyor با استفاده از GPS و دوربین گوشی شما، مسیر دقیق حرکت خورشید را در آسمان بالای سر شما شبیه‌سازی می‌کنند. این ابزارها برای پیدا کردن بهترین آزیموت و جلوگیری از سایه‌اندازی بی‌نظیر هستند.
تعریف و تنظیم زاویه آزیموت در نرم‌افزار PVsyst
برای طراحان حرفه‌ای، نرم‌افزار PVsyst استاندارد طلایی شبیه‌سازی است. اما در مورد آزیموت، PVsyst یک قرارداد خاص دارد که باید به آن دقت کنید:
هشدار: قرارداد آزیموت در PVsyst با قرارداد جغرافیایی متفاوت است!
- در قرارداد جغرافیایی: ۰ درجه = شمال، ۱۸۰ درجه = جنوب.
- در نرم‌افزار PVsyst: ۰ درجه = جنوب، ۹۰- درجه = شرق، و ۹۰+ درجه = غرب.
این تفاوت بسیار مهم است. اگر یک پنل رو به جنوب نصب کرده‌اید (آزیموت جغرافیایی ۱۸۰ درجه)، باید در PVsyst مقدار آزیموت را ۰ درجه وارد کنید. وارد کردن عدد ۱۸۰ در PVsyst به معنای یک پنل رو به شمال است و نتایج شبیه‌سازی شما را به کلی اشتباه خواهد کرد!
جمع‌بندی
زاویه آزیموت شاید در نگاه اول یک پارامتر فنی و پیچیده به نظر برسد، اما همانطور که دیدیم، مفهوم آن ساده و تأثیرش بر بازدهی سیستم شما بسیار عمیق است.
بیایید نکات کلیدی را مرور کنیم:
- آزیموت جهت‌گیری افقی پنل خورشیدی شماست و در نیمکره شمالی، نقطه هدف ایده‌آل جنوب واقعی (آزیموت ۱۸۰ درجه) است.
- مفاهیم آزیموت، ارتفاع و زنیت را به خوبی درک کنید تا تحلیل دقیق‌تری داشته باشید.
- حتماً تفاوت بین جنوب واقعی و جنوب مغناطیسی را در نظر بگیرید و انحراف مغناطیسی را محاسبه کنید.
- همیشه به دنبال بهترین ترکیب ممکن بین آزیموت ایده‌آل و شرایط واقعی محل نصب باشید.
- اگر از نرم‌افزارهای شبیه‌سازی مانند PVsyst استفاده می‌کنید، به قرارداد خاص آن نرم‌افزار برای تعریف آزیموت (0 درجه = جنوب) دقت کنید.
توجه به همین نکته به ظاهر کوچک، یعنی تنظیم دقیق زاویه سمت، می‌تواند تولید انرژی نیروگاه خورشیدی شما را در طول عمر ۲۵ ساله آن، چندین مگاوات-ساعت افزایش دهد. این یعنی سودآوری بیشتر و بازگشت سریع‌تر سرمایه. پس دفعه بعدی که به یک پنل خورشیدی نگاه می‌کنید، به یاد داشته باشید که جهت‌گیری آن تصادفی نیست؛ بلکه نتیجه یک محاسبه دقیق برای شکار حداکثری ارزشمندترین منبع انرژی ما، یعنی خورشید است.
